Diagram Pengumpan Pelat GBZ
1. Perangkat pelat Chian 2. Perangkat poros utama 3. Roda penahan beban
4. Roda penarik rendah 5. Bingkai 6. Alat penegang
Pengenalan Pengumpan Pelat Berat GBZ (Pengumpan Apron Berat)
Pengumpan Pelat Berat GBZ menangani tugas pengumpanan dalam skenario industri seperti pertambangan dan metalurgi. Bodi utama Pengumpan Pelat Berat (Pengumpan Apron Berat) terdiri dari pelat pengumpanan, rantai, perangkat penggerak, perangkat penegang, dan rangka. Di antara semuanya, pelat pengumpanan sebagian besar terbuat dari baja tahan aus berkekuatan tinggi dan berfungsi untuk mengangkut material; rantai terbuat dari baja paduan yang kokoh dan tahan lama.
Selama pengoperasian, perangkat penggerak menggerakkan rantai untuk berputar, dan rantai menarik pelat pengumpan untuk bergerak melingkar, sehingga material dapat diangkut secara tertib dari port pengumpan ke port pengeluaran. Pengumpan Pelat Berat (Pengumpan Apron Berat) Memberikan pengumpanan yang stabil dan seragam serta memiliki kapasitas pengangkutan yang kuat. Jumlah pengumpanan tunggal dapat mencapai ribuan ton, dan ukuran partikel pengumpanan dapat melebihi 1000 mm.
Karena desain komponen utama Heavy Plate Feeder yang tahan aus(Pengumpan Apron Berat)Pengumpan Pelat Berat(Pengumpan Apron Berat) Ketahanan aus telah ditingkatkan secara signifikan, tingkat kegagalan telah berkurang, dan masa pakai telah diperpanjang. Selain itu, Heavy Plate Feeder(Pengumpan Apron Berat) dapat secara fleksibel menyesuaikan parameter operasi sesuai dengan karakteristik material dan persyaratan proses, membuat Heavy Plate Feeder(Pengumpan Apron Berat) Dapat beradaptasi dengan kondisi kerja yang kompleks. Selain itu, dengan bantuan sistem kontrol PLC, operasi jarak jauh dan pengawasan otomatis dapat diwujudkan, yang sangat meningkatkan derajat otomatisasi produksi dan mengurangi input tenaga kerja.
Parameter Teknis Pengumpan Pelat Tipe Berat (Pengumpan Apron Berat)
| Pengumpan pelat berat GBZ (Pengumpan Apron Berat) | |||||||
| Model | Lebar Pelat Rantai (mm) | Jarak sumbu pelat rantai (mm) | Motor (kw) | Pakan Maksimum (mm) | Kapasitas (m³/jam) | Kecepatan makan (MS) | Berat (T) |
| GBZ 80-2 | 800 | 2000 | 3 | 300 | 80-100 | 0,04-0,1 | 3.8 |
| GBZ80-10 | 800 | 10000 | 7.5 | 300 | 80-100 | 0,04-0,1 | 15 |
| GBZ80-14 | 800 | 14000 | 11 | 300 | 80-100 | 0,04-0,1 | 17 |
| GBZ100-6 | 1000 | 6000 | 11 | 500 | 100-200 | 0,04-0,1 | 14.5 |
| GBZ100-7 | 1000 | 7000 | 11 | 500 | 100-200 | 0,04-0,1 | 17 |
| GBZ100-9 | 1000 | 9000 | 15 | 500 | 100-200 | 0,04-0,1 | 19 |
| GBZ120-5 | 1200 | 5000 | 15 | 500 | 100-200 | 0,04-0,1 | 33.4 |
| GBZ120-8 | 1200 | 8000 | 22 | 500 | 100-200 | 0,04-0,1 | 41.3 |
| GBZ120-10 | 1200 | 10000 | 22 | 500 | 100-200 | 0,04-0,1 | 46.9 |
| GBZ120-12 | 1200 | 12000 | 30 | 500 | 100-200 | 0,04-0,1 | 51.8 |
| GBZ125-6 | 1250 | 6000 | 15 | 500 | 150-250 | 0,04-0,1 | 11.5 |
| GBZ125-8 | 1250 | 8000 | 15 | 500 | 150-250 | 0,04-0,1 | 13 |
| GBZ125-9 | 1250 | 9000 | 15 | 500 | 150-250 | 0,04-0,1 | 14 |
| GBZ125-12 | 1250 | 12000 | 15 | 500 | 150-250 | 0,04-0,1 | 20 |
| GBZ125-18 | 1250 | 18000 | 15 | 600 | 150-250 | 0,04-0,1 | 32 |
| GBZ140-12 | 1400 | 12000 | 22 | 800 | 200-300 | 0,04-0,1 | 32 |
| GBZ150-5 | 1500 | 5000 | 22 | 800 | 200-300 | 0,04-0,1 | 27.5 |
| GBZ150-6 | 1500 | 6000 | 22 | 800 | 200-300 | 0,04-0,1 | 31.4 |
| GBZ150-8 | 1500 | 8000 | 22 | 800 | 200-300 | 0,04-0,1 | 35.5 |
| GBZ150-10 | 1500 | 10000 | 30 | 800 | 200-300 | 0,04-0,1 | 43.65 |
| GBZ150-18 | 1500 | 18000 | 30 | 800 | 200-300 | 0,04-0,1 | 55 |
| GBZ155-18 | 1550 | 18000 | 30 | 800 | 200-300 | 0,04-0,1 | 60 |
| GBZ160-7 | 1600 | 7000 | 15 | 800 | 200-350 | 0,04-0,1 | 27 |
| GBZ160-9 | 1600 | 9000 | 18.5 | 800 | 200-350 | 0,04-0,1 | 30 |
| GBZ180-8 | 1800 | 8000 | 30 | 1000 | 300-500 | 0,04-0,08 | 50 |
| GBZ180-9 | 1800 | 9000 | 30 | 1000 | 300-500 | 0,04-0,08 | 52 |
| GBZ180-9.8 | 1800 | 9800 | 37 | 1000 | 350-500 | 0,04-0,08 | 55 |
| GBZ180-10 | 1800 | 10000 | 37 | 1000 | 350-500 | 0,04-0,08 | 55 |
| GBZ200-10 | 2000 | 10000 | 45 | 1050 | 350-800 | 0,04-0,08 | 67 |
| GBZ220-10 | 2200 | 10000 | 90 | 1100 | 350-1200 | 0,04-0,08 | 81 |
| GBZ220-12 | 2200 | 12000 | 45 | 1100 | 350-1200 | 0,04-0,08 | 89 |
| GBZ230-10 | 2300 | 10000 | 37*2 | 1150 | 360-1350 | 0,04-0,08 | 91 |
| GBZ240-4 | 2400 | 4000 | 22 | 1200 | 440-1550 | 0,04-0,08 | 44.8 |
| GBZ240-5 | 2400 | 5000 | 30 | 1200 | 440-1550 | 0,04-0,08 | 50.73 |
| GBZ240-5.6 | 2400 | 5600 | 30 | 1200 | 440-1550 | 0,04-0,08 | 52.477 |
| GBZ240-8 | 2400 | 8000 | 40 | 1200 | 440-1550 | 0,04-0,08 | 76.373 |
| GBZ240-10 | 2400 | 10000 | 45 | 1200 | 440-1550 | 0,04-0,08 | 85.331 |
| GBZ240-12 | 2400 | 12000 | 45 | 1200 | 440-1550 | 0,04-0,08 | 89.5 |
| Catatan: Tabel parameter di atas hanya untuk referensi, dan kapasitas produksi aktual bergantung pada jenis material dan kondisi produksi | |||||||
Prinsip kerja pengumpan pelat tipe GBZ Heavy
Pengumpan pelat tipe GBZ Seri Berat(Pengumpan Apron Berat), Pengumpan Pelat Berat khusus(Pengumpan Apron Berat), memegang posisi penting dalam industri pertambangan, metalurgi, bahan bangunan, dan batu bara. Pengumpan Pelat Berat GBZ ini(Pengumpan Apron Berat) dilengkapi dengan fitur unik yang membuat Heavy Feeder cocok untuk berbagai operasi.
Pengumpan Berat Tipe Berat Seri GBZ umumnya dipasang di bawah silo dan hopper di bawah tekanan penyimpanan. Sebagai pengumpan pelat tipe Berat GBZ(Pengumpan Apron Berat)Heavy Plate Feeder secara efektif mengangkut berbagai material berdensitas tinggi dalam jarak pendek ke mesin penghancur dan penyaring. Dalam proses penghancuran primer, Heavy Feeder menunjukkan kemampuan luar biasa Heavy Plate Feeder, yang menyederhanakan produksi.
Dengan kemampuan adaptasi yang tinggi, pengumpan pelat tipe GBZ Heavy(Pengumpan Apron Berat) Mampu menangani berbagai material dengan baik. Baik material berbutir kasar maupun halus pada pengumpan pelat tipe Berat, Pengumpan Pelat Berat ini memastikan pengoperasian yang stabil. Bahkan di lingkungan yang keras dengan kondisi material yang bervariasi, Pengumpan Pelat GBZ mempertahankan kinerja yang konsisten, menjamin pengumpanan yang andal.
Saat mengoperasikan pengumpan pelat tipe GBZ Heavy, operator harus mengikuti panduan yang ketat. Mengosongkan Pengumpan GBZ Heavy selama pengoperasian tidak diperbolehkan. Selain itu, material berukuran besar tidak boleh langsung mengenai permukaan Pengumpan Heavy. Peledakan pada permukaan pelat Pengumpan Pelat GBZ sangat dilarang.
Pemasangan pengumpan pelat tipe berat(Pengumpan Apron) menawarkan fleksibilitas. Kemiringan Pengumpan Pelat Tipe Berat Seri GBZ dapat diatur antara 0° dan 25°. Unit penggerak Pengumpan Pelat Berat dapat dipasang di kiri atau kanan. Tergantung pada posisi unit penggerak Pengumpan Pelat GBZ relatif terhadap aliran material, pengumpan pelat tipe Berat GBZ(Pengumpan Apron) dapat dikonfigurasi sebagai GBZPengumpan ApronSistem penggerak kiri atau kanan.
Keunggulan GBZ Heavy Plate Feeder (Pengumpan Apron)
1.Pengumpan Pelat Tipe Berat Seri GBZ(Pengumpan Apron), Pengumpan Pelat Berat yang canggih, memerlukan kecepatan pengumpanan yang dipilih dalam rangkaian nilai berikut. Deviasi antara kecepatan pengumpanan aktual dan nilai yang ditetapkan untuk Pengumpan Pelat GBZ ini harus dikontrol secara ketat dalam rentang ±10%.
2.Ketika Pengumpan Pelat GBZ, khususnya Pengumpan Pelat Tipe Berat Seri GBZ(Pengumpan Apron), dipasang pada posisi miring, dilengkapi komponen pengereman. Komponen ini secara efektif mencegah rantai konveyor Pengumpan Berat ini terbalik, memastikan pengumpanan yang stabil.
3.Perangkat penggerak Pengumpan Pelat GBZ menggunakan reduksi gabungan seri planet tegak lurus untuk transmisi daya. Reduksi ini memberikan Pengumpan Pelat Berat berbagai keunggulan seperti bobot ringan, efisiensi mekanis tinggi, masa pakai lama, struktur ringkas, dan penghematan ruang.
4.Perangkat poros utama Pengumpan Pelat Tipe Berat Seri GBZ meninggalkan sambungan kunci tradisional dan mengadopsi poros halus tanpa kunci. Saat menghubungkan poros utama ke sproket dan roda bintang, teknologi sambungan selongsong ekspansi menyederhanakan pemasangan, pembongkaran, dan perawatan Pengumpan Berat ini.

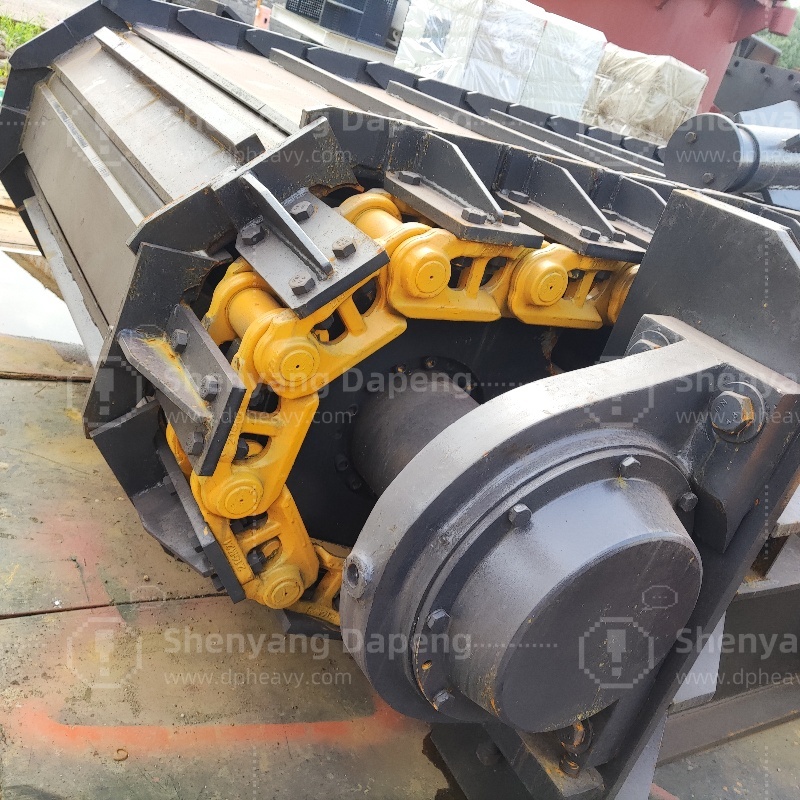

5.Perangkat pelat rantai dari Pengumpan Pelat, seperti Pengumpan Pelat tipe Berat Seri GBZ(Pengumpan Apron Berat), menawarkan dua bentuk struktur: sambungan tumpang busur ganda dan sambungan tumpang busur tunggal. Kedua bentuk ini mencegah kebocoran material selama pengoperasian Pengumpan Pelat GBZ.(Pengumpan Apron Berat).
6.Rantai tangki digunakan sebagai rantai transmisi untukPengumpan Apron BeratPengumpan Pelat Tipe Berat GBZ ini(Pengumpan Apron) Keunggulan rantai tangki ini adalah akurasi pitch yang tinggi, sehingga tidak perlu pelumasan lagi. Pemasangan dan perawatannya mudah, dengan kemampuan pertukaran yang kuat dan daya tahan yang sangat baik untuk Heavy Feeder ini.
7.Dengan mengintegrasikan roda pemandu idler dan mengarahkan roda halus pada poros ekor di antara mata rantai bagian dalam, desain unik GBZ Plate Feeder menghilangkan risiko keluar jalur. Inovasi ini membuat Heavy Feeder beroperasi lebih stabil.
8.Mekanisme penegang penyangga tipe pegas komposit dari Pengumpan Pelat Tipe Berat Seri GBZ (Pengumpan Apron)menahan gaya benturan, mengurangi kerusakan dan memperpanjang umur pemakaian keseluruhan dari Heavy Plate Feeder ini.
FAQ Pengumpan Apron Berat GBZ (Pengumpan Apron)
Q1: Bagaimana cara mengonfirmasi GBZ Heavy yang paling cocok? Pengumpan Apron model untuk proyek saya?
A1: Anda hanya perlu memberikan tiga informasi inti: ① Ukuran partikel maksimum material (misalnya, 800 mm untuk bijih besi, 1000 mm untuk granit); ② Kapasitas per jam yang diharapkan (misalnya, 300 m³/jam untuk pengangkutan batu kapur); ③ Kondisi pemasangan (sudut kemiringan, batas panjang pemasangan). Tim teknis kami akan mencocokkan model yang sesuai dari tabel parameter.
Q2: Dapatkah pengumpan apron berat GBZ dipasang pada sudut kemiringan yang besar?
A2: Tidak. Melebihi jangkauan kami akan menyebabkan dua masalah utama: ① Material meluncur ke bawah selama pengangkutan, memengaruhi stabilitas pengumpanan yang seragam; ② Perangkat pelat rantai rentan terhadap penyimpangan, meningkatkan risiko kegagalan peralatan.
